Cara Membuat Kabel USB OTG Sendiri

USB OTG adalah singkatan dalam bahasa inggris yaitu On-The-Go(OTG)
Menurut Wikipedia USB OTG memungkinkan perangkat yang memiliki port USB seperti pemutar audio digital atau ponsel untuk bertindak sebagai HOST, yang memungkinkan perangkat USB lainnya seperti USB flashdrive, mouse, atau keyboard dapat terpasang kepada mereka. Tidak seperti sistem USB konvensional, USB OTG dapat bertindak sebagai perangkat USB normal ketika terpasang ke host lain. Hal ini dapat digunakan untuk memungkinkan ponsel untuk bertindak host untuk flashdrive dan membaca isinya, men-download musik misalnya, tapi kemudian bertindak sebagai flash drive ketika terhubung ke komputer host dan memungkinkan host untuk membacakan isi baru .

Singkatnya, dengan fitur USB On The Go ini, smartphone/tablet anda bisa melakukan kegiatan layaknya USB pada laptop atau PC Desktop yang dapat di colokin flashdisk.
Jadi secara lebih singkat dengan USB OTG sebuah ponsel pintar android dapat membaca data dari sebuah flashdisk atau ponsel androidnya dapat di colokin flashdisk layaknya PC tentu dengan bantuan kabel USB OTG.

Ini saya nemu sebuah gambar tentang Jalur USB OTG di Google.com dan saya coba praktekan dan sukses.
Yuk lanjut ke topik utama sesuai judul yaitu Cara Membuat Kabel USB OTG Sendiri untuk smartphone android bermodalkan charger bekas.

Untuk membuat kabel USB OTG maka bahan yang diperlukan adalah sebagai berikut
1. Niat
2. Do'a
3. Segelas minuman segar kalo haus, upps lupa kalo lagi bulan puasa :D
4. Kabel USB dan Charger USB bekas tidak terpakai yang bisa di copot-copot antara kabel USB sama kepala chargernya dan kabel USB tersebut support untuk transfer data biasanya kabelnya ada 4 di dalam, kalo kabelnya 2 bisa nanti ditambahin aja sendiri kabelnya 2 lagi kebetulan kalo yang ini saya punya banyak dirumah.
5. USB Betina, maksud saya USB betina adalah itu loch USB yang ada lubangnya biasanya kalo dikomputer digunakan buat nyolokin flasdisk, mouse dan keyboard USB jenis ini biasanya terdapat di kepala charger yang bisa di lepas tadi kebel USBnya atau pada PC gunain yang bekas aja atau cari ke toko elektronik kalo ada.
6. USB Lakinya, adalah USB yang biasanya kalian colokin ke HP kalian kalo ngecharger atau apalah itu namanya -__- ya terdapat pada kabel charger yang pass dan support buat HP masing-masing, karna beda HP juga beda USB lakinya nanti biar bisa dicolokin ke HPnya atau cari ke toko elektronik kalo ada.
7. Solder sama timahnya buat nyolder biar kuat dan aman nantinya biar kabelnya nggak beradu juga nanti.
8. Beberapa bahan tambahan lain kalo dibutuhin, seperti korek api, piso, gunting dsb

Kalo semua bahan sudah beres, waktunya untuk membuat Kabel USB OTG rakitan sendiri(Awass bisa meleduk HPmu)

Lanjut sekarang perhatikan dan pahami gambar jalur USB OTG dibawah ini
Update 18 Feb. 2016

Dari gambar di atas Mode Jalur khusus untuk USB OTG, kita perlu 4 kabel sambungan, perhatikan kabel hitam baik-baik.
USB Laki 5 kabel sementata USB betina 4 kabel, sehingga disini konsepnya, kabel hitam dari USB betina di bagi menjadi 2 bagian ke USB laki, tepat seperti pada gambar.

4 kabel, yaitu kabel merah, biru, hijau, hitam dan untuk kabel hitam yang nantinya akan di bagi lagi menjadi 2 ke USB lakinya seperti pada gambar di atas (Warna kabel tidak berpengaruh ini hanya untuk membedakan)
Okeh saya anggap paham dan mengerti maksud saya, maaf kalo penjelasannya bikin bingung-bingung, karna saya juga bingung jelasinnya gimana, yang jelas jalurnya seperti gambar di atas.

Lanjut ke langkah kerja
Ambil USB Betina dikepala charger tadi, silahkan bongkar kepala chargernya.

Terserah mau pakai cara apa buat ngebongkarnya hasil dari saya kira-kira menjadi seperti ini, tersisah USB Betina yang ada lubangnya, ini nanti akan berfungsi sebagai tempat nyolokin flashdisk

 Perhatikan disitu ada 4 jalur untuk kabel ini akan kita solder nantinya

Sambungkan ke 4 kabel pada USB betina sesuai urutan jalur gambar di atas dengan solder, disini saya tidak punya kabel biru jadi saya mengganti kabel biru dengan kabel putih, sehingga hasil punya saya seperti ini setelah di sambung dengan solder sesuai urutan.

Lanjut potong kabel USB lakinya dan bongkar ujung USB lakinya (disini kebetulan USB laki punya saya bisa dibongkar tutup ujungnya kalo punya kalian tidak bisa dibongkar tutup, bongkar abis aja seperti USB betina di atas), perhatikan disitu terdapat 5 jalur, cara kerja sambungkan semua kabel dengan solder sesuai urutan gambar di atas dan ingat kabel hitam dari USB betina di bagi menjadi 2 kabel coba lihat lagi gmbar di atas.
Note: Kalau USB lakinya support buat transfer data ke PC, biasanya sudah terdapat 4 kabel yang di solder, ini akan lebih mudah, sobat tidak perlu membongkar dan mensolder ulang semua kabel pada USB lakinya (disitu pada USB laki akan terdapat 4 jalur kabel yang sudah di solder dan 1 jalur kosong tanpa kabel tidak digunakan, jadi total 5 jalur sama jalur kosong tidak digunakan tadi), caranya kabel hitam yang menuju USB Laki tinggal dibagi menjadi 2, kabel hitam yang 1 tersebut untuk ke jalur kosong yang tidak digunakan tadi.

Sehingga menjadi seperti gambar dibawah setelah kabel hitam saya bagi menjadi 2 dan disambungkan untuk jalur kosong tadi.
Ingat kalo kalo punya kalian tidak bisa dibongkar tutup USB lakinya, bongkar abis aja seperti USB betina, nanti ke lima kabel tersebut di solder ulang sesuai urutan gambar di atas dan ingat kabel hitam dari USB betina dibagi menjadi 2 jalur, persis seperti gambar jalur OTG di atas.

dan selesei sudah kabel USB OTG rakitan saya sendiri

Hasil testi dari saya pada Asus Zen 5 lancar jaya, kebetulan Asus Zenfone 5 memang sudah support USB OTG dari sananya, jadi sudah tidak perlu di root ataupun pakai aplikasi tambahan, tinggal colokin aja USB OTG sama flashdisknya, untuk jenis android lain, maaf saya kurang tahu apakah support USB OTG silahkan dicoba sendiri.

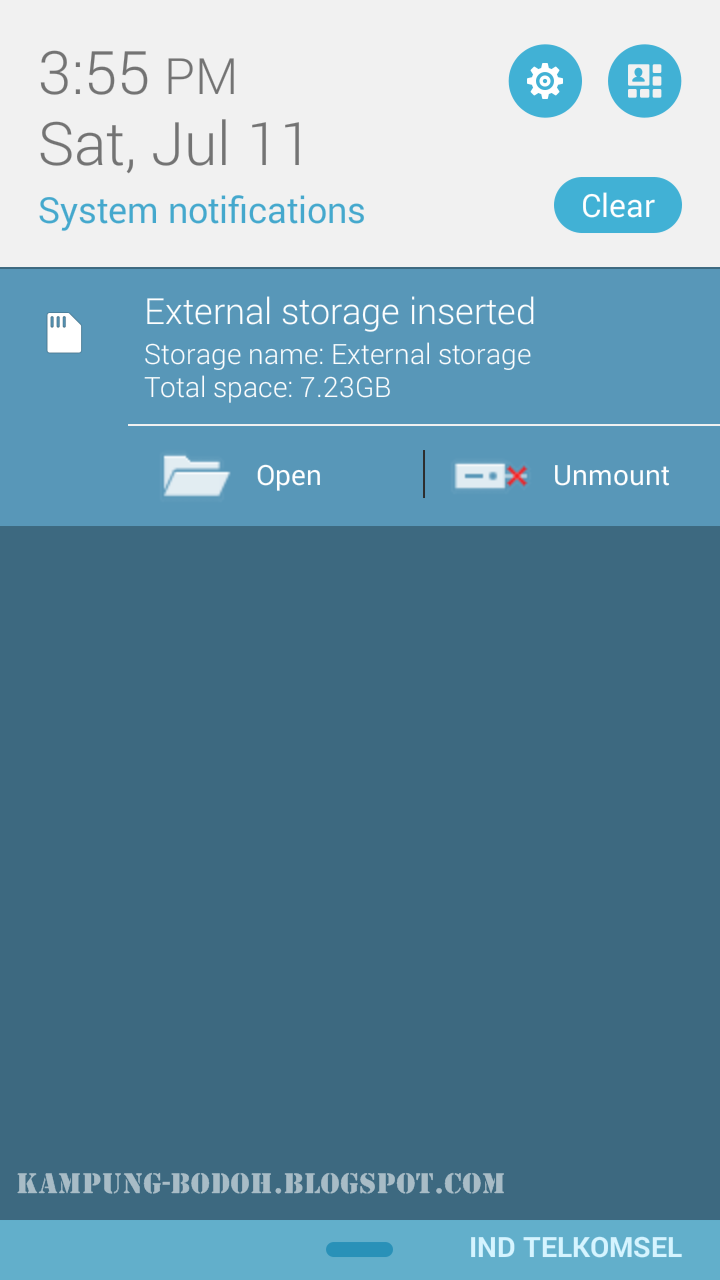

Kalo USB Flasdisknya di colokin

Explorer File Manajer terdapat memori external baru

Mutar lagu yang ada di flashdisk

ngopy file dari flashdisk ke kartu memori dan telpon

Tambahan
T. Tidak punya solder, kabelnya boleh di pelintir aja?
J. Untuk OTG darurat, tidak ada solder sebenarnya tidak masalah, kabelnya boleh dililitin aja dengan syarat antara kabel tidak bersentuhan tentu saja ini agak ribet mengingat jarak antara jalur-jalur tersebut cukup dekat, tentu lebih bagus, aman dan rapi dengan solder.

T. Gimana kalo kabelnya bersentuhan?
J. Biasanya tidak akan merusak android, paling cuman ngehang atau rerstart/mati sendiri androidnya.

*Gambar jalur OTG Tambahan dari Google.com
